Centrum obróbki bramowe LM3023
Centrum obróbki bramowe LM3023
Centrum obróbki bramowe LM3023
Centrum obróbki bramowe LM3023
Centrum obróbki bramowe LM3023

Centrum obróbki bramowe LM3023

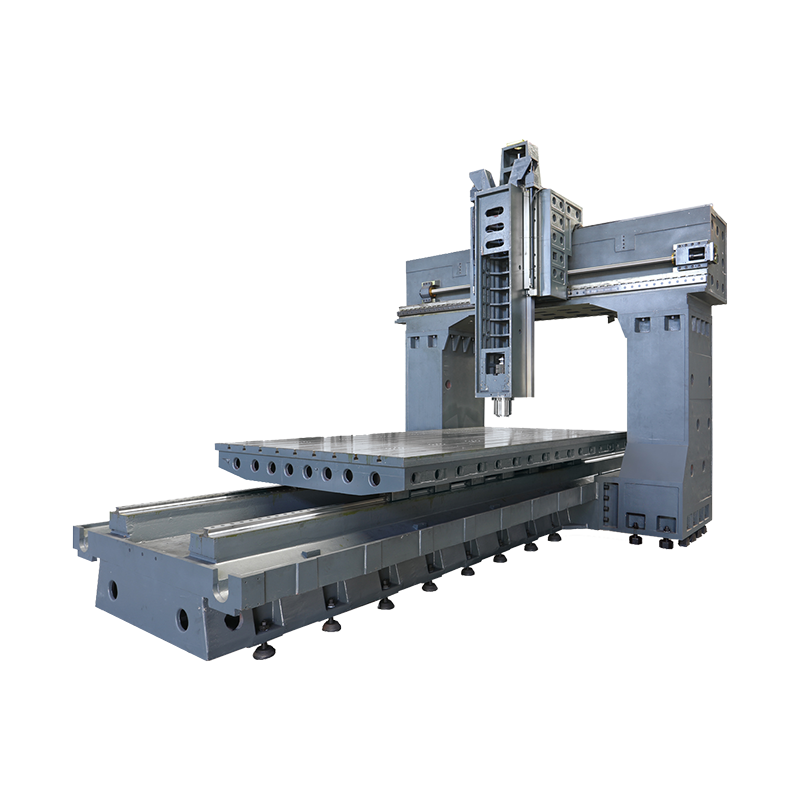

Maszyna przyjmuje konstrukcję ramy suwnicy i ruchomego stołu na materacu. Zintegrowana konstrukcja konstrukcji belki charakteryzuje się sztywnością i precyzją stabilności. Standardowo z wrzecionem taśmowym, uruchamiam szeroką prędkość, wysoką precyzję i uruchamianie przerywania. Szeroko stosowane w formach, lotnictwie cywilnym, transporcie kolejowym, samochodowym, medycznym i innych wysokiej klasy gałęziach przemysłu produkcyjnego.
Uzyskaj wycenę Więcej produktów
PREV：Centrum obróbki bramowe LM4025
NEXT：Centrum obróbki bramowe LM2218
  • Wstęp
  • Parametr
  • Tabela konfiguracji produktu

  • · W tej serii obrabiarki dostarczanej przez kombinację prowadnicy liniowej rolkowej i prowadnic wysuniętych. W oparciu o zachowanie szyny liniowej osi X i Y, jest ona wyposażona w równolegle umieszczoną szynę, siłownika osi Z, a powierzchnia twardej szyny jest rozszerzana, wydłużana i ulepszana, dzięki czemu sterowanie maszynowe do kontrolowania kontroli jest kontrolowane: zastosowanie „dwóch linii i jednej twardej” może nie być tylko precyzyjnym narzędziem cięcia w różnych warunkach pracy, ale także wydajnością obrabiarki jest stabilna, a także jest dobra.

    · Seria konfiguracji podpór „dwie linie i jedna twarda”, duża nośność, poprawiają wydajność transmisji maszyn.

    · Konfigurowalny napęd pasowy, głowica przekładniowa, wrzeciono elektryczne, automatyczna głowica frezarska kątowa;

    · Centrum obróbcze suwnicowe ze współrzędną kolumnową, belką uwzględnioną i stołem świetlnym;

    · Nadaje się do szybkiego i końcowego;

    · Stosowane zasilacze w motoryzacji, energetyce, maszynach budowlanych, uruchamianiu automatyki, przetwarzaniu z innych gałęzi przemysłu;

    · Piękny kształtny, łatwy w czasie.

  • ParameTrWypróbuj maszyny

    jednostka

    LM3023

    LM4023

    LM5023

    LM6023

    LM8023

    Rozmiar stołu (długość × szerokość)

    mm

    3000×2000

    4000×2000

    5000×2000

    6000×2000

    8000×2000

    Maksymalne obciążenie stołu

    t

    17

    20

    23

    26

    29

    Rówek T (liczba szczeliny × szerokość szczeliny × rozstaw)

    mm

    9×22×200

    Przesuw w osi X

    mm

    3200

    4200

    5200

    6200

    8200

    Przesuw w osi Y

    mm

    2300

    Przesuw w osi Z

    mm

    1000

    odległość od początku wejścia do przestrzeni roboczej

    mm

    200-1200

    Szerokość suwnicy

    mm

    2300

    Specyfikacja wrzeciona

    BT50

    Tryb transmisji A

    Dostępy na chwilę

    Napęd pasowy: do 6000 obr./min (wyłączenie zwolnienia 1,5:1)

    Tryb transmisji B

    Napęd pasowy skrzyni biegów ZF: do 6000 obr/min (hamowanie na dwóch biegach 1:1; 4:1)

    Tryb transmisji C

    Skrzynia biegów: do 6000 obr./min (spowalnianie dwubiegowe 1:1; 4,4:1)

    Moc silnika wrzeciona

    kW

    15/18,5

    15/18,5

    15/18,5

    15/18,5

    15/18,5

    systemu CNC

    FANUC-0i MF      MITSUBISHI M80     SENMENS   （Opcjonalnie）

    szybkie przesuwu osi X/Y/Z

    mm

    12.12.10

    10.12.10

    10.12.10

    6.12.10

    6.12.10

    Pojemność narzędzia narzędziowego

    garść

    24

    24

    24

    24

    24

    Dokładność pozycjonowania (X/Y/Z)

    mm

    0,02/0,02/0,016

    0,025/0,02/0,016

    0,03/0,02/0,016

    0,035/0,02/0,016

    0,04/0,02/0,016

    Powtarzalność (X/Y/Z)

    mm

    0,012/0,012/0,01

    0,016/0,012/0,01

    0,02/0,012/0,01

    0,025/0,012/0,01

    0,03/0,012/0,01

    powietrze

    kg/cm²

    6

    6

    6

    6

    6

    Masa maszyn

    T

    39

    43

    47

    51

    55

    Wymiary (dł. × szer. × wys.)

    mm

    9500×5200×5000

    11500×5200×5000

    13500×5200×5000

    15500×5200×5000

    17500×5200×5000

  • Konfiguracja standardowa

    1

    System FANUC

    2

    Wrzeciono paska BT50

    3

    Cięcie i dmuchanie wrzeciona

    4

    Układ chłodzący

    5

    System samosmarowania

    6

    Półzamknięta osłona

    7

    Standardowy zbiornik na wodę

    8

    Czysty pistolet na wodę i pistolet pneumatyczny po stronie obsługi

    9

    Wymiennik ciepła ceramicznego

    10

    Światło robocze

    11

    Światło ostrzegawcze

    12

    Skrzynki narzędziowe i narzędziowe

    13

    Śruba kotwowa

    14

    Transformator

    Opcjonalna konfiguracja

    1

    MITSUBISHI/SIEMENS/SYNTEC

    2

    Łańcuchowy przenośnik wiórów

    3

    Ramię narzędziowe BT50-24T ATC

    4

    Wrzeciono zębate BT50

    5

    Wylot ręczny wrzeciona 30bar

    6

    3-osiowe zasady optyczne

    7

    Separator oleju i wody typu skrobakowego

    8

    Stół obrotowy (4. oś)

    9

    Drzwi bezpieczeństwa

    10

    Automatyczny system pomiaru narzędzia

    11

    Automatyczny system pomiaru przedmiotu obrabianego

    12

    Podwyższenie filaru

    13

    Wydłużony przesuw osi Z

    14

    Ręczna głowica frezarska kątowa

    15

    W pełni automatyczna głowica frezująca kątowa
