M60120D/M60160D/M60120D Szlifierka do płaszczyzny z osią poziomą
M60120D/M60160D/M60120D Szlifierka do płaszczyzny z osią poziomą
M60120D/M60160D/M60120D Szlifierka do płaszczyzny z osią poziomą
M60120D/M60160D/M60120D Szlifierka do płaszczyzny z osią poziomą
M60120D/M60160D/M60120D Szlifierka do płaszczyzny z osią poziomą
M60120D/M60160D/M60120D Szlifierka do płaszczyzny z osią poziomą
M60120D/M60160D/M60120D Szlifierka do płaszczyzny z osią poziomą

M60120D/M60160D/M60120D Szlifierka do płaszczyzny z osią poziomą

Obrabiarka nadaje się do szkodliwego zastosowania szlifowania różnych materiałów metalowych, takich jak płaszczyzna, zasięg i wpływ kształtowania, i jest szeroko stosowany w motoryzacji, elektronice, sprzęcie medycznym, maszynach wykorzystywanych, produkcji z innych gałęzi przemysłu.
Uzyskaj wycenę Więcej produktów
PREV：M80160D/M80200D Szlifierka do powierzchni prostokątnych z osią poziomą
NEXT：Szlifierka do płaszczyzny M50100D/M50120D/M50160D z osią poziomą
  • Wstęp
  • Parametr
  • Tabela konfiguracji produktu

  • Szlifierka do powierzchni ze stołem prostokątnym o osiej poziomie M60120D do jednej z wysokowydajnych obrabiarek z jednej przez naszą szlifierską firmę CNC z kontrolą posuwu. Konstrukcja konstrukcji jest bardziej rozsądna, a sztywność konstrukcyjna, a działanie jest zbliżone. Nadaje się do zastosowania do zastosowania do szlifowania różnych materiałów metalowych, skosu i kształtu i jest szeroko stosowany w motoryzacji, elektronice, lotnictwie, sprzęcie medycznym, maszynach wykorzystywanych, produkcji z innych gałęzi przemysłu.

    Cechy konstrukcyjne:

    ● Maszyna jest przystosowana do poruszania się stołem roboczym w lewo i w prawo oraz kolumną do przodu i do tyłu.

    ● W ukryciu dostępu do szyny, który pochodzi z systemu V, który może być następstwem precyzję maszyn przez długi czas dzięki zastosowaniu skrobania.

    ● Głowica szlifierska napędzana jest przez wstępnie zaprasowaną, precyzyjną prowadnicę liniową i precyzyjną śrubę kulową, co zapewnia siłę precyzję posuwu.

    ● Przód i tylne układy są napędzane przez wstępnie wytłoczoną, precyzyjną prowadnicę liniową i precyzyjną śrubę kulową, aby wyłączniki precyzję posuwu.

    ● Wrzeciono jest udoskonalonym wrzecionem głowicy szlifierskiej, a silnik wrzecionowy jest bezpośrednio z wrzecionem za pomocą ręcznego sterowania.

    ● Sterowanie serwomotorem osi Y/Z, umożliwia automatyczne szlifowanie i wydajność wydajności.

    ● Automatyczna pompa smarująca służąca do smarowania szyny podawanej ślimaka w celu zapewnienia trwałości.

    M50100D Opis funkcji szlifierki do płaszczyzny ze stołem prostokątnym o osi poziomej

    1. Tryb pracy: ciągły, półautomatyczny, w pełni automatyczny

    2. Tryb stołu warsztatowego: głowica, automat (głowica szlifierska przed i po ciśnieniu hydraulicznym, urządzenia)

    3. Głowica szlifierska: zatrzymaj się, uruchom

    4. Hydraulika: zatrzymaj się, uruchom

    5. Pompa wodna: zatrzymaj się, uruchom

    6. wielkość kroku w osi Y: automatyczna wielkość kroku w osi Y z przodu i z tyłu

    7. Szlifowanie automatyczne, nadwyżka mielenia.

    2. Szlifowanie zgrubne Z posuwem: każda wolność posuwu (jednostka UM)

    Szlifowanie zgrubne Z Szlifowanie ogółem: całkowite posuw (jednostka UM)

    Posuw szlifowania Z: na posuw (jednostka UM)

    Szlifowanie Z Szlifowanie: Posuw całkowity (jednostka UM)

    Szlifowanie lekkie: brak czasów mielenia paszy

  • Uprzejmy

    Projekt

    jednostka

    M60120

    M60160

    M60200

    Zakres pracy

    Rozmiar stołu (dł. × szer.)

    mm

    1200×600

    1600×600

    2000×600

    Stół warsztatowy poruszania się w lewo i prawo

    mm

    1400

    1800

    2200

    Ruchy stół do przodu i do tyłu

    mm

    660

    660

    660

    Maksymalna ładowność

    kg

    950

    1100

    1500

    Maksymalna odległość ściernicy od powierzchni stołu

    mm

    850

    850

    850

    Stół warsztatowy oraz podawanie z przodu i z tyłu

    Stołowy rówek T

    mm

    3×18×210

    3×18×210

    3×18×210

    wyjście stołu

    mm/min

    7-25

    7-25

    7-25

    Automatyczny posuw do przodu i do tyłu

    mm

    0,1-10

    0,1-10

    0,1-10

    szybkie przesuwu do przodu i do tyłu

    mm/min

    1200

    1200

    1200

    Karmić w górę i w dół

    Posuw wstępny i dolny kołem autonomicznym

    mm

    0.001

    0.001

    0.001

    Posuwy automatycznie górny i dolny

    mm

    0,001-0,02

    0,001-0,02

    0,001-0,02

    Szybko posuwu w górę i w dół

    mm/min

    750

    750

    750

    Wrzeciono ściernicy

    Moc w koniach

    KM/KW

    10/7,5

    10/7,5

    10/7,5

    Ściernica: średnica zewnętrzna × głębokość × grubość

    mm

    400×127×20-50

    400×127×20-50

    400×127×20-50

    wystąpienia ściernicy

    obr./min

    1450

    1450

    1450

    Silnik

    Silniki przodu i tył

    kW

    2.2

    2.2

    2.2

    Silniki górne i dolne

    kW

    2.2

    2.2

    2.2

    Silnik hydrauliczny

    KM

    7.5

    7.5

    7.5

    Przepłucz silniki

    KM

    1/4

    1/4

    1/4

    Wymiary mechaniczne

    Długie

    mm

    3700

    4500

    5500

    Szeroki

    mm

    2600

    2600

    3200

    Wysoki

    mm

    2600

    2600

    2600

    Waga urządzenia

    kg

    7300

    8000

    9000

    Wymagania dotyczące zasilania

    Kw

    23

    23

    23

  • Konfiguracja standardowa

    Seri. NIE.

    Nazwa

    1

    Skrzynka narzędziowa

    2

    Śrubokręt

    3

    Uchwyt ręczny

    4

    Klucz do tarczy szlifierskiej

    5

    Koło szlifierskie

    6

    Zacisk tarczy szlifierskiej

    7

    Rama wyważająca ściernicę

    8

    Trzpień wyważający ściernicę

    9

    Komoda na wózkach

    10

    Zbiornik separatora magicznego

    11

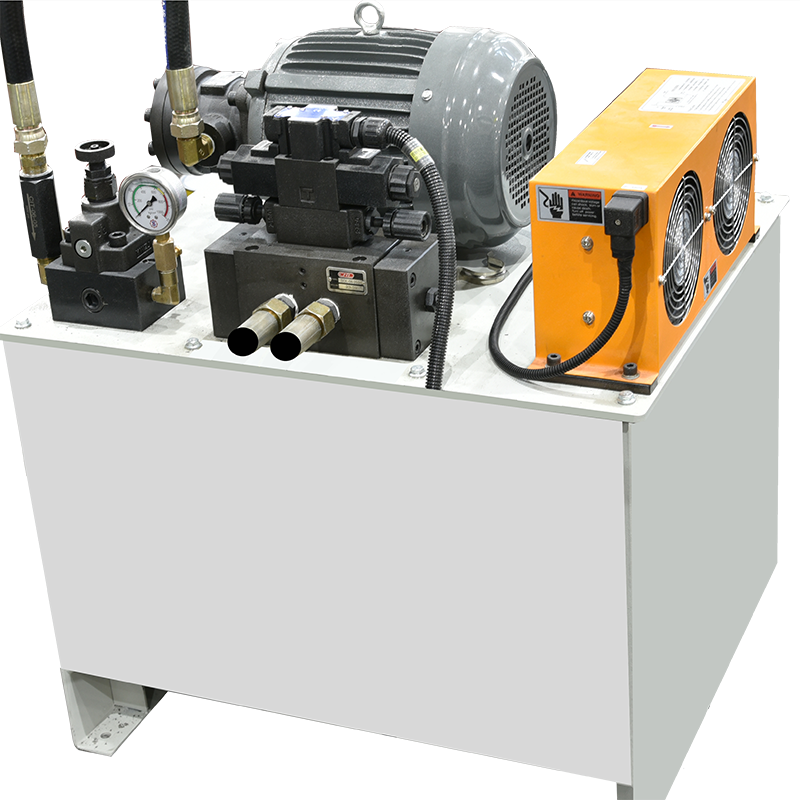

    Elektrownia hydrauliczna

    Opcjonalna konfiguracja

    Seri. NIE.

    Nazwa

    1

    W pełni zabezpieczona blacha

    2

    Odpylacz

    3

    Automatyczne obciąganie ściernic

    4

    Urządzenie filtrujące z taśmą papierową

Fabryka

  • Fabryczny wygląd zewnętrzny
  • Wyposażenie fabryczne
  • Wyposażenie fabryczne
  • Wyposażenie fabryczne
  • Wyposażenie fabryczne
  • Proces produkcyjny
  • Proces produkcyjny
  • Proces produkcyjny


Powiązane produkty

O
Jiangsu Chuangjia Machinery Co., LTD.
Jiangsu Chuangjia Machinery Co., LTD. należy do Nantong Zhongnan Intelligent Technology Co., Ltd. Spółka grupy jest właścicielem Zhongnan CNC Marine Tool, Xinsheng CNC Technology i innych spółek zależnych.

Od momentu założenia w 2000 roku, zaczynaliśmy od produkcji szlifierek do płaszczyzn i stopniowo rozwinęliśmy się w wysokiej klasy centrum obróbcze CNC i produkcję z linią produkcyjną pionowego centrum obróbkowego CNC, precyzyjnego portalowego centrum obróbczego, poziomego centrum obróbkowego, pionowych poziomych frezarek CNC, kompleksowe centrum tokarsko-frezarskie, szlifierki precyzyjne CNC, linia do produkcji wyrobów odlewniczych i inna linia produktów do obrabiarek. Spółka należąca do grupy posiada kompletną linię produkcyjną, własną profesjonalną odlewnię, warsztat obróbki blachy, warsztat malarski itp. Jest profesjonalnym producentem oferującym pożądane produkty i silną siłę techniczną w krajowym łańcuchu przemysłu obróbki skrawaniem. Produkty firmy są szeroko stosowane w przemyśle szafirowym, samochodowym, nowej energii, produkcji form i innych dziedzinach przemysłu.

Jiangsu Chuangjia ma park produkcyjny o powierzchni 100 000 metrów kwadratowych. Zatrudnia ponad 380 pracowników, 30 starszych silników i 20 inżynierów badawczo-rozwojowych. Firma należąca do grupy posiada własne centrum badawczo-rozwojowe technologii - Instytut Badawczy Szlifierek i zbudowała krajowe zaawansowane biuro projektowe CAD, uzyskała szereg niezależnych patentów na wynalazki. Zdolność produkcyjna obejmuje cały łańcuch produkcyjny obejmujący produkcję odlewów, obróbkę skrawaniem, malowanie, montaż, uruchomienie, kontrolę itp.

Nasza misja: „wykwintna technologia, stawiając na profesjonalizm”. Nasza koncepcja usług to „innowacja, kreacja, uczciwość, jakość”. Z niecierpliwością czekamy na korzystną dla obu stron współpracę z Państwem i wspólne tworzenie dobrego biznesu.
Świadectwo honorowe
  • Certyfikat
  • Certyfikat
  • Certyfikat
  • Certyfikat
  • Certyfikat
  • Certyfikat
  • Certyfikat
  • Certyfikat
Aktualności
Wiadomość zwrotna

Wiedza o produkcie

Jaki sposób szlifierki wielokształtnej jest zgodny z wymaganiami dotyczącymi materiałów metalowych?

Jiangsu Chuangjia Machinery Co., Ltd Szlifierki wielokształtne kompatybilność z różnorodnymi materiałami metalowymi, pod warunkiem posiadania cech konstrukcyjnych, kwalifikacji i zgodności operacyjnej.
Wszechstronne tarcze szlifierskie: najważniejsze z najważniejszych czynników wpływających na możliwości adaptacji szlifierki wielokształtowej jest jej zdolność do stosowania w różnych ściernicach. Stosując różne materiały ścierne, takie jak diament, CBN (sześcienny azotek boru) i konwencjonalne materiały ścierne, operatorzy mogą dostosować proces szlifowania do właściwości metali, w tym stali szybkotnącej, stali nierdzewnej, aluminium i stopów. Możliwość ta pozwala na ekonomiczne wykorzystanie wydajności i obróbki powierzchni w zależności od obróbki materiału.
Solidna integralność konstrukcji: Konstrukcja szlifierki wielokształtowej została stworzona z myślą o dużych sztywnościach, przy wykorzystaniu materiałów i metod konstrukcyjnych, które minimalizują wibracje podczas pracy. To znaczenie ma znaczenie podczas pracy z twardszymi metalami, co powoduje, że następuje wpływ i precyzję, wydzielane tolerancje i wpływ na powierzchnię.
Zaawansowane systemy sterowania CNC: Integracja zaawansowanych systemów CNC (komputerowego sterowania numerycznego) zwiększona wydajność maszyn do różnych materiałów metalowych. Systemy te urządzenia do programowania różnych parametrów szlifowania oraz możliwość obsługi wielu ustawień dla różnych materiałów. Skraca to czas tworzenia i zwiększonego wydajności podczas przełączania między zadaniami, dzięki czemu maszyna jest bardziejstronna w środowisku produkcyjnym.
Funkcje zawarte w materiale: Szlifierka wielokształtna może zawierać specjalne funkcje, które są szczegółowo określone w odniesieniu do różnych metali. Można na przykład zastosować zaawansowane systemy zarządzania, aby skutecznie korzystać z zasilania i potrzeb w zakresie smarowania. Utrzymujące optymalną temperaturę podczas szlifowania, systemy te wykluczają wypaczanie materiału i rozszerzają je, oddzielnie ściernicy, jako przedmiot obrabianego.
Wsparcie i szkolenia: Firma często oferuje szkolenia dla operatorów, aby uwzględnić ich możliwości w zakresie maszyn i praktyk w zakresie różnych metali. Dzięki temu, że użytkownicy są prawidłowo uruchamiani, następuje obsługa materiałów i innych problemów, które mogą wystąpić podczas pracy.
Dostępne są te funkcje i urządzenia wielokształtne, które są używane w środowisku produkcyjnym jako narzędzia o dużych możliwościach, uruchamianie i wyposażenie sprzętowe gamy materiałów metalowych. Ta wszechstronność sprawia, że ​​nadają się do różnych zastosowań, w tym w motoryzacji, lotnictwie, elektronice i formach produkcyjnych, gdzie często spotykają się różne właściwości i specyfikacje metali.
